  1. WS-LT3000-I 系列直调光发射机
  2. WS-LT3000-I 系列直调光发射机

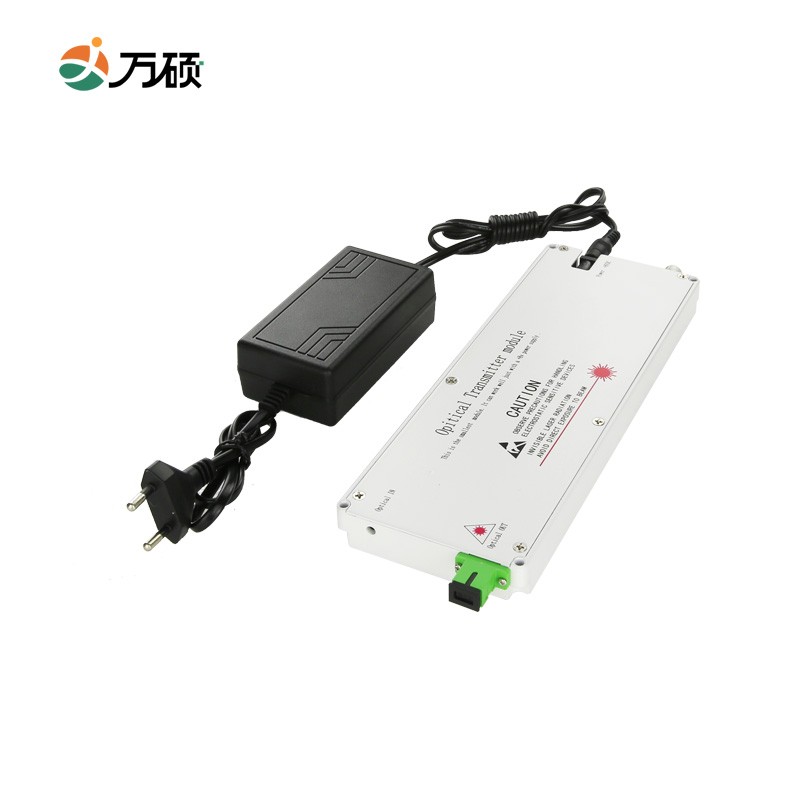

WS-LT3000-I 系列直调光发射机

本设备是一款公司自主研发生产的独立式直调光发射机,该产品体积小巧轻便,结构紧凑,易 于安装调试,性价比高,稳定可靠,是实现 CATV 1310nm/1550nm 信号传输,构建二级网络, 实现光纤到楼(FTTB)和光纤到户(FTTH)网络铺设的理想产品。

  1. 详细信息
  2. 参数规格


 选用国际著名品牌的高性能 DFB 激光器,谱线窄,线性好,输出功率高;



 先进的多频点射频预失真技术,驱动电路采用射频功率自动处理技术,可自动优化驱动电平,使CTB、CSO 及 C/N 指标始终处于最佳值;



 32 位 ARM 控制芯片,对工作状态及工作参数进行实时监控;



 温度稳定电路(ATC)及光功率输出稳定电路(APC),确保激光器最佳工作性能;

 47-862MHz(可订制 1000Mhz)工作带宽;

 所有控制电路及器件均采用高效开关芯片,整机功耗

 ≤12W;

 配有 USB 串口工具,通过电脑联机,可实现参数现场监测、重设;

 外置 8V 电源,电源接头国标、欧标、美标可选。



山东万硕光电设备有限公司WS-LT3000-I 系列直调光发射机.pdf



项目 参数


WS-LT3000-I-3***

WS-LT3000-I-5***

光特性参

输出光功率

2~30mW

3~10dBm

光波长

1310nm±20

1550nm±15

激光器类型

LD//DFB 激光器

光调制方式

直接光强度调制

光连接器形式

FC/APC&SC/APC(可定制)





射频特性参数

频率范围

47~860MHz(可定制 1000MHz)

射频输入电平

75~90dBuV(推荐最佳值 80dBuV)

带内平坦度

±1dB

AGC 精度

0.5dB

MGC 调节范围

0~15dB

射频输入阻抗

75Ω

输入反射损耗

≥16

C/CTB

≥65

C/CSO

≥60

载噪比(C/N)

≥51





一般特性参数

供电电压

DV 8V

整机功耗

≤12W

工作温度

-5℃~+45℃

相对湿度

最大 95%,无冷凝

储存温度

-30℃~+70℃

产品净尺寸

82(W)*245(L)*19(H)

单品包装尺寸

340*134*50

产品净重

0.44kg(含电源)

单品包装净重

0.5kg(单电源)
