  1. WS-LT3000-Mini 系列光发射机
  2. WS-LT3000-Mini 系列光发射机

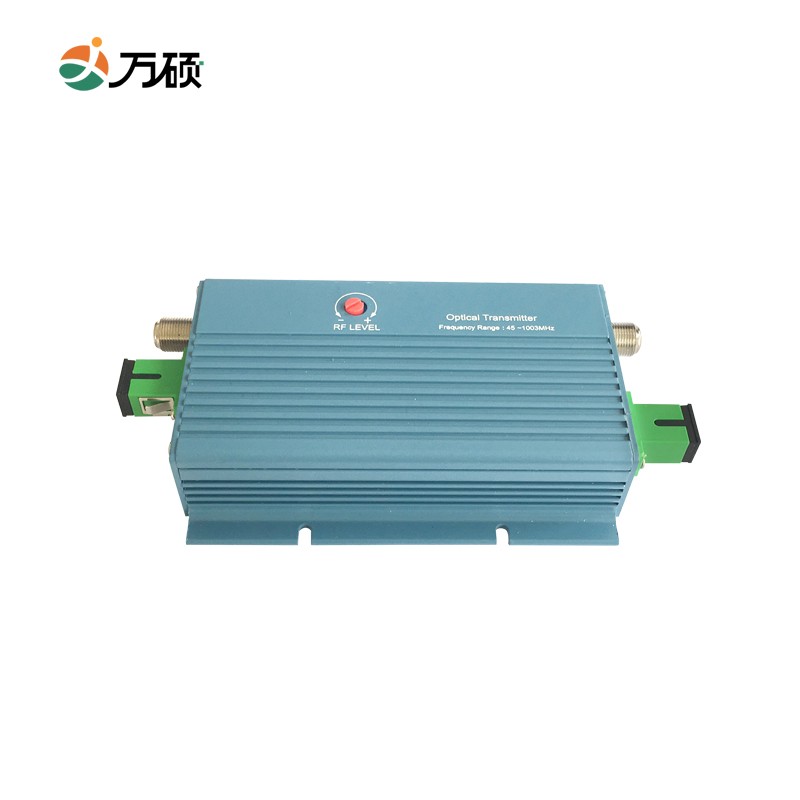

WS-LT3000-Mini 系列光发射机

WS-LT3000-mini 是一款公司独立研发生产的 mini 型直调光发射机,该产品体积小巧,性价比高,稳定可靠。具有射频检测口,也可根据客户的需求,实现光信号和射频信号的插播。是实现CATV 1310nm/1550nm 信号传输,构建二级网络,实现光纤到户(FTTH)网络铺设的理想产品。

  1. 详细信息
  2. 参数规格

功率 1310nm:2~12mw;1550nm:3-10dBm可选定;

射频电平(0~18)dBuv 可调;

带信号插播口,可实现本地信号插播;

APC 控制电路,保证功率恒定输出;

47~862MHz 工作带宽(可定制 1000MHz);射频电平(0~18)dBuv 可调。

SC/APC 或 FC/APC 或定制光接头,公制或英制射频接口。


山东万硕光电设备有限公司WS-LT3000-Mini 系列光发射机.pdf


极限参数

技术参数

WS-MINILT30xx

WS-MINILT50xx

最大接收光范围

1310nm±20

1550nm±15

最低输入电平

65~85dBuV(80dBuV)  口电平:-10dBuV(于输口电平)

最高输光功率

2~12mW

3~10dBm

极限工作温度

-5℃ ~+45℃

技术指标

技术参数

WS-MINILT30xx

WS-MINILT50xx

输出光功率

2~12mW

3~10dBm

光波长

1310nm±20

1550nm±15

激光器类型

DFB 同轴激光器

光调制方式

直接光强度调制

插播口光输入范围

(+2~-7)dBm

光连接器形式

SC/APC 或FC/APC(其他接头可接受定制)

频率范围

47~862MHz(可定制1000MHz)

射频输入电平及检测口电平

65~85dBuV(80dBuV)      口电平:-10dBuV(于输口电平)

带内平坦度

±1dB

设备工作温度

-5~+45℃

手动电平调节范围

0~18dB

射频输入阻抗

75Ω

输入反射损耗

≥16

C/CTB

≥65

C/CSO

≥60

载噪比(C/N)

≥51

设备尺寸

160*150*30mm

重量

52g
