光纤放大器在DWDM系统的应用
DWDM传输系统组成及技术
光纤传输技术的发展,经过了PDH、SDH现已进入了密集波分复用(DWDM)阶段,DWDM系统具有传输距离常、容量大、波道多、实施全透明传输、能组成全光层网络和相对工程造价较低等技术经济优势,在国内外已经得到了广泛的应用。
在DWDM系统中间光信号传输阶段,光信号沿光纤传输一定距离后,会因为光纤的衰减特性而减弱,从而使传输距离受到限制。为了使光信号传送的距离更远,必须增强光信号。这就要用到掺铒光纤放大器EDFA来实现光放大功能。在DWDM传输系统中,光纤放大器的应用有:线路放大器、前置放大器和功率放大器。

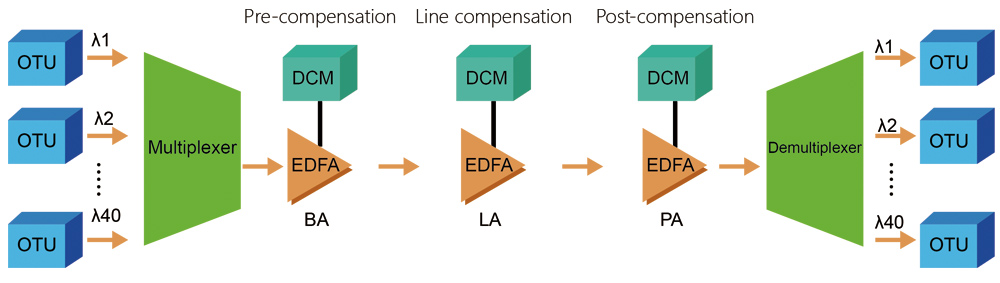

DWDM 光纤传输系统的工作原理是发送端的光发射机发出波长不同而精度和稳定度满足一定要求的光信号,经过光波长复用器复用在一起送入掺铒光纤功率放大器BA(掺铒光纤放大器主要用来弥补合波器引起的功率损失和提高光信号的发送功率),再将放大后的多路光信号送入光纤传输,中间可以根据情况决定是否添加掺铒光纤线路放大器LA,到达接收端经掺铒光纤前置放大器PA(主要用于提高接收灵敏度,以便延长传输距离)放大以后,送入光波长分波器分解出原来的各路光信号。
山东万硕光电设备有限公司成立于2008年4月,专注于光纤放大器定制及开发。面向世界提供前瞻性,高性价比的光纤放大器以及为通讯行业提供定制开发的服务,以客户体验为核心,致力于为客户创造更大的产业价值。通过将光纤放大器模块进行简单封装,即可实现整机的销售,极大的缩短了客户的整机产品开发周期。
凭借行业的独立核心技术、可持续研发能力和强大的生产能力,我们能够根据不同国家和地区通讯网络中涉及的光纤网络传输需求和应用特点,为用户量身定制多系列细分产品和解决方案。我们的产品和解决方案正在世界各个通讯领域中使用,客户群体主要包括俄罗斯、南美、东南亚、欧洲以及国内市场。
