WS-EA1500 系列光纤放大器

掺铒光纤放大器(EDFA)是有线电视传输系统中用来对 1550nm 光信号进行放大并传输的CATV 专业设备。可实现有线电视 1550nm 单波长传输、DWDM 多波长传输、增益平坦型、低噪系列(PA)、中噪系列(LA)、功放系列(BA)可供选择。公司可生产功放、预放、线放等多种系列产品,以满足设备不同的使用位置及客户的不同使用要求。

  1. 详细信息
  2. 参数规格

选用国际著名品牌的低噪声泵浦激光器,低失真,宽频带,输出光功率高;

采用进口高性能美国康宁掺铒光纤,能量转化效率高;

采用 32 位 ARM 处理器,光控制输出精度达到± 0.1dBm;

光功率接收范围宽-5dBm~+10dBm,光功率输出13~26dBm;

输出口数有 1/2/4/8 可选,可实现 CATV 网络构建;

预留双模块结构,可增加光发、EDFA、光开关、光收、 射频开关、射频放大器、反向光收等功能模块,可实现一机多用;

模块式结构,便于设备的功能扩展及维护维修;

所有控制电路及器件均采用高效开关芯片,整机功耗≤10W;

电源可实现双电源热备份, 卡扣式固定, 一键抽拉。电压 220V&110V&48V 可选;

标配完善的网管接口,符合 SNMP 网管协议;

采用 144*32 蓝色点阵LCD 显示屏,实现参数现场监测;


山东万硕光电设备有限公司WS-EA1500 系列光纤放大器.pdf


极限参数

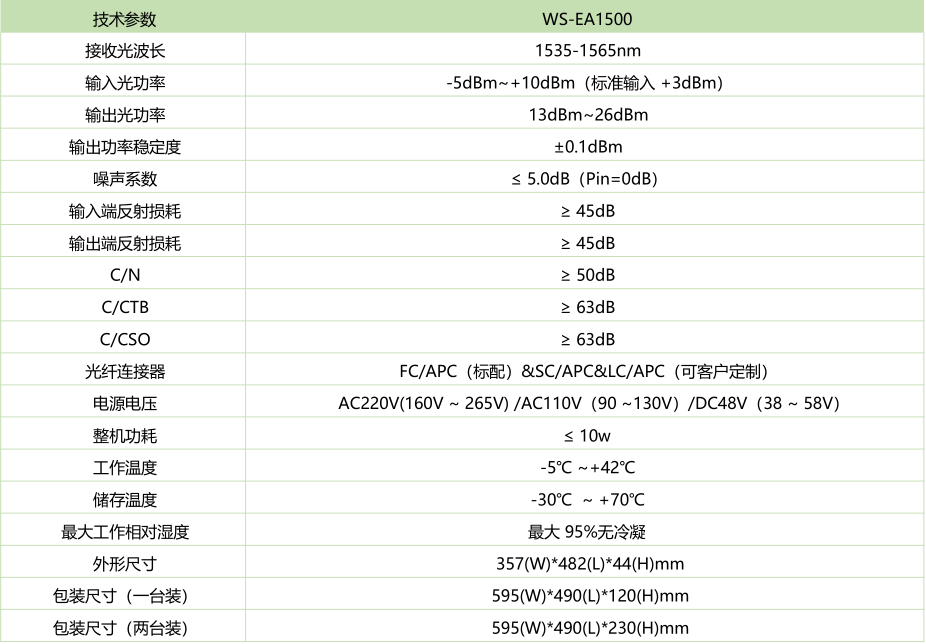

技术参数
