WS-LT3000-0 系列直调光发射机

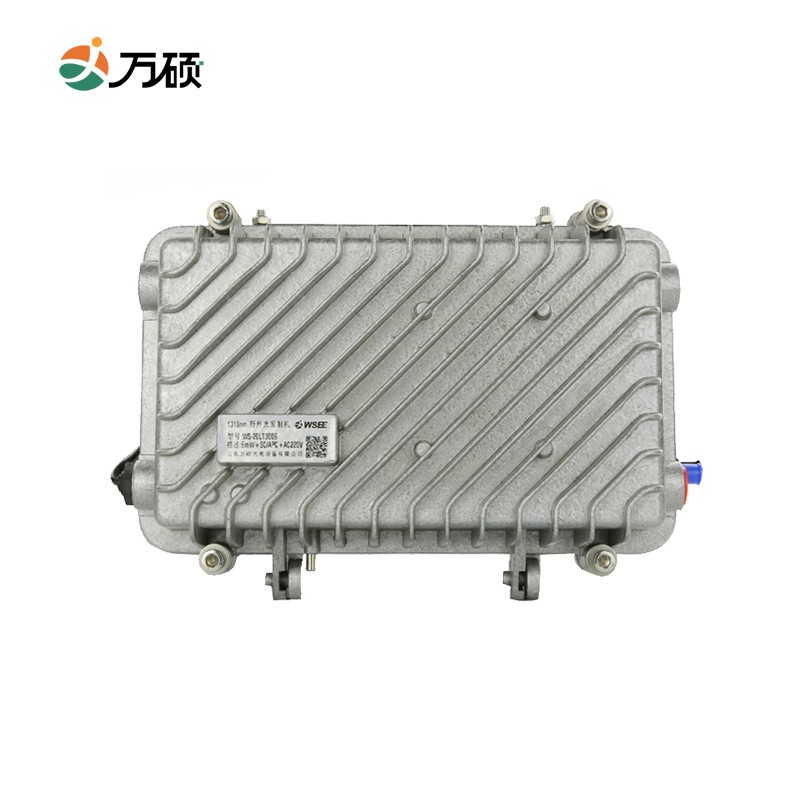

本设备是一款公司自主研发生产的室外直调光发射机,该产品整体采用高导热压铸铝型材,壳 体导热率高,防水性能好,是环境恶劣,远地区构建二级网络,实现1310nm/1550nm光信号 中长距离传输的理想产品。

  1. 详细信息
  2. 参数规格

选用国际著名品牌的高性能DFB激光器,谱线窄,线 性好,输出功率高。

 先进的多频点射频预失真技术,驱动电路采用射频功 率自动处理技术,可自动优化驱动电平,使CTB、CSO 及C/N指标始终处于最佳值;

 激光器温度稳定电路(ATC)及光功率输出稳定电路 (APC),确保激光器最佳工作性能;

 32位ARM控制芯片,对工作状态及工作参数进行实 时监控;

 47-862MHz(可订制1000Mhz)工作带宽;

 工作模式AGC/MGC可选;

 所有控制电路及器件均采用高效开关芯片,整机功耗<12W ;

 标配SNMP网管,可实现远程参数监测、重设。


山东万硕光电设备有限公司WS-LT3000-O系列野外直调光发射机.pdf


测试项目

单位

性能参数

WS-LT3000-O-3***

WS-LT3000-O-5***

光特性参数

输出光功率

mW

2~30mW

3~10dBm

光波长

nm

1310nm±20

1550nm±15

激光器类型


LD/DFB 激光器

光调制方式


直接光强度调制

光连接器形式


FC/APC&SC/APC(可定制)

频特性参数



频率范围

MHz

47~860MHz(可定制 1000MHz)

射频输入电平

dBuv

75~90dBuV(推荐最佳值 80dBuV)

带内平坦度

dB

±1dB

AGC 精度

dB

0.5dB

MGC 调节范围

dB

0~15dB

射频输入阻抗

Ω

75Ω

输入反射损耗

dB

≥16

C/CTB

dB

65

C/CSO

dB

60

载噪比(C/N)

dB

51

般特性参数



供电电压

V

AC220V(160V ~ 265V) /AC110V(90 ~130V)/DC48V(38 - 58V)

整机功耗

W

≤12W

工作温度

-5℃~+45℃

相对湿度


最大 95%,无冷凝

储存温度

-30℃~+70℃

产品净尺寸

mm

333(L)*218(W)*126(H)

单品包装尺寸

mm

342*232*164

产品净重

kg

3.85

单品包装净重

kg

4
