WS-WT1500 系列外调式光发射机

WS-WT1500 系列外调式光发射机是万硕公司独立开发,并具完全自主知识产权的 1550nm 激光发送设备,具备高性能,高可靠和优异的性能价格比,可广泛用于各种中、远距离的数字、模 拟信号通讯领域,应用场景包括大中型有线电视干线和分配网、CWDM/DWDM 系统、光纤传感以及安防监控系统等。

  1. 详细信息

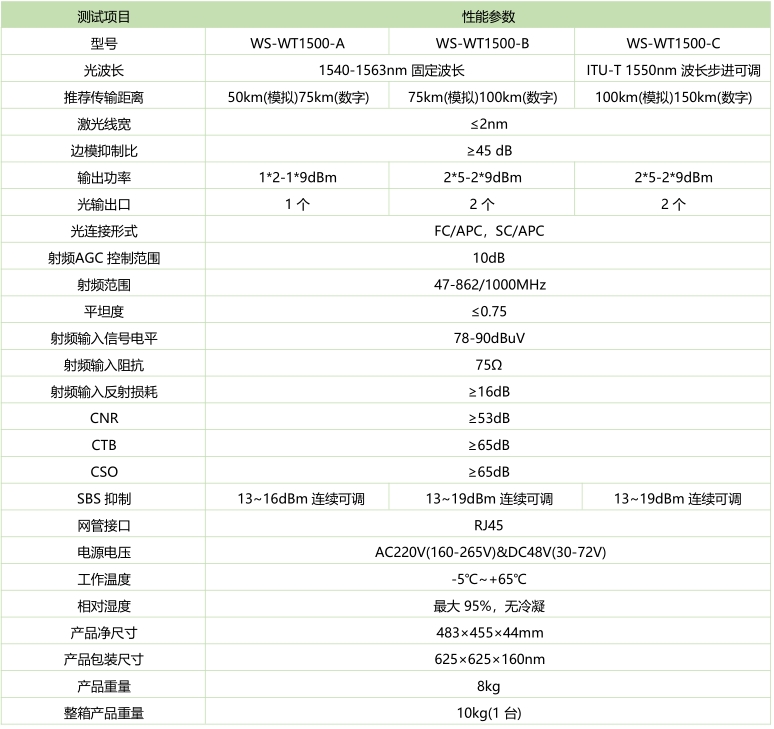

  2. 参数规格

采用 32 位高性能 ARM 处理器,配合完善的自动监控系统电路,能实时精确监控光输出功率和激光器的各种工作状态,确保稳定的光输出功率,保证 激光器处于最佳工作环境。良好的调制器伺服系统,独特“风摆”方式运行的调制器相位跟踪系统,控制过程更加精准细腻,整机适用的温度范围更宽。采用 CPU 编程控制的微波源,频率、信号幅度动态可调,可产生任意频率和幅度的微波信号,谐波更少,SBS 阈值范围 13-19dBm。

外调制技术无啁啾效应,极低的色散失真,带内均有良好的特性,工作带宽 47~1000MHz。

射频信号数控预失真系统,可根据信号强度和调制幅度精准匹配预失真掺量,保证信号品质。

窄线宽( 1MHz )、低噪声、DFB 连续波激光器,LiNBo3外调制器做信号调制,保证系统 COS 性能指标优异的情况下提高入纤光功率,增加传输距离。

RF 增益可选 AGC/MGC 模式,OMI±7dB 范围可调。

19 寸 1U 高度标准机架,前面板内嵌蓝白 144*32LCD 显示屏,能精确显示设备的各项工作参数和故障信息。

热插拔式双电源,CPU 可分配功率,48V 或 220V 可选。
