SFP光模块的结构组成

光模块是光通信传输系统中非常重要的有源器件,是进行光电和电光转换的光电模块,能够在光通信中起到光电信号转换的作用。随着电信市场以及数通市场的高速发展,光通信业务对数据的传输要求也大大提高,为了适应市场的高速发展,光模块也在随之不断演进,小型化、高速率、低功耗型光模块是未来的发展趋势。

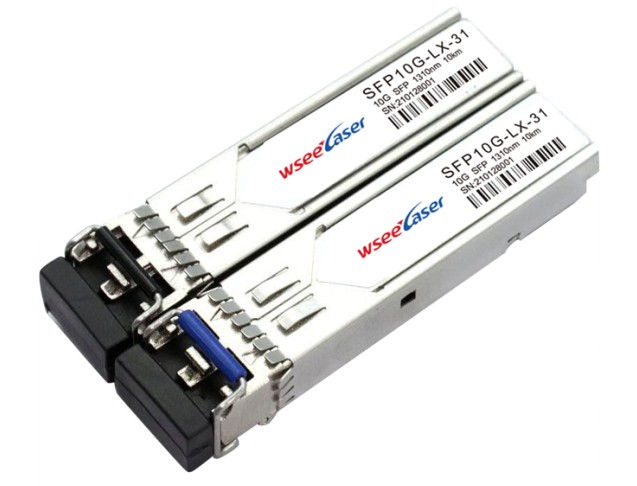

SFP紧凑型封装的热拔插小型封装模块,其主要功能是将发送端的电信号转换为光信号传输出去,接收端接收信息后将光信号还原为电信号。

紧凑型光模块主要是由激光器(包括发射器TOSA和接收器ROSA)以及线路板IC及外部配件构成,外部配件则有外壳、底座、PCBA、拉环、卡扣、解锁件、橡胶塞组成。

从关键功能上看,紧凑型光模块主要由TOSA组件、ROSA组件和PCBA板三大部分组成。发射组件TOSA是光发射模块的主要部件 ,其中光源激光二极管是核心,LD芯片和监测光电二极管(MD)加上其他元件封装在TO同轴中就构成光发射组件TOSA。接收组件ROSA的作用是把经过传输后的微弱光信号转换为电信号 ,并放大、整形恢复为原输入的电信号。将光电检测器和前置(跨阻)放大器加上其他元件封装在一个紧密结构中就构成接收组件ROSA,常用的ROSA有PIN-TIA和APD-TIA。PCBA板, PCBA由光发射电路和接收电路组成,主要的芯片有驱动芯片和限幅放大器、储存芯片。

   以上便是SFP光模块的组成部分,虽然看似组成结构简单,实则技术含量非常高,尤其是芯片制造技术,目前国内只具备中低端传输速率的芯片生产制造,而对于高传输速率的芯片,还只能依赖于进口,国内各大芯片厂商也在加大研发力度,相信在未来的不久,国内芯片完全可以取代进口芯片,实现光模块的完全自主化生产制造。
