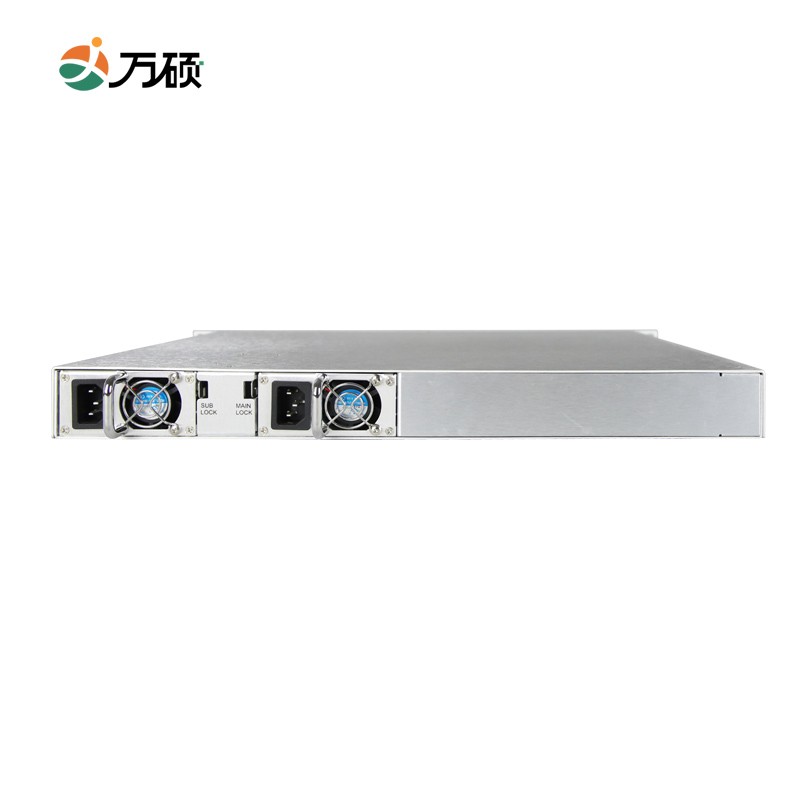

WS-PABALA
该系列产品为高平坦性EDFA。核心器件采用高可靠性的Pump激光器，采用独特的APC(自动功率控制)和ACC(自动电流控制)电路,使得输出功率稳定度高、可靠性好；独特的光路设计保证优秀的光路指标；根据不同的应用场景可作为功率放大器、线路放大器或前置放大器来使用。 功率放大器（booster-Amplifier），处于合波器之后，用于对合波以后的多个波长信号进行功率提升，然后再进行传输，由于合波后的信号功率一般都比较大，所以，对功率放大器的噪声指数、增益要求并不是很高，但要求放大后，有比较大的输出功率。 线路放大器（Line-Amplifier），处于功率放大器之后，用于周期性地补偿线路传输损耗，一般要求比较小的噪声指数，较大的输出光功率。 前置放大器（Pre-Amplifier），处于分波器之前，线路放大器之后，用于信号放大，提高接收机的灵敏度（在光信噪比（OSNR）满足要求情况下，较大的输入功率可以压制接收机本身的噪声，提高接收灵敏度），要求噪声指数很小，对输出功率没有太大的要求。
性能特点
可根据客户要求提供 OEM 定制服务。
低噪声，低功耗。
工作波长范围宽。
标准RJ-45网管接口，符合SNMP标准协议。
高稳定性和高可靠性。
高精度的 AGC 和ATC 电路。
灵活的机械和电路结构。
WS-PA BA LA 系列掺铒光纤放大器.pdf
n 技术指标
参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | |
工作波长 | λ c | 1528 | 1550 | 1562 | nm | |
输出功率 | Po | -- | -- | 24 | dBm | |
输入功率 | 功放 | Pi | -14 | -- | +6 | dBm |
线放 | -25 | -- | -10 | dBm | ||
预放 | -35 | -- | -10 | dBm | ||
增益 | G | -- | 20 | 33 | dB | |
噪声系数（2） | NF | -- | 5.0 | -- | dB | |
输出功率稳定性 | Δ Po | -- | ±0.05 | ±0.1 | dB | |
回波损耗 | RL | 40 | -- | -- | dB | |
偏振相关增益 | PDG | -- | -- | 0.5 | dB | |
偏振模色散 | PMD | -- | -- | 0.5 | ps | |
工作温度 | T | -5 | -- | 55 | ℃ | |
相对湿度（非冷凝） | RH | 5 | -- | 95 | % | |
n 订购信息
产品类型 | 应用范围 | 通道类型 | 输出功率 | 主电源 | 辅电源 | 接口类型 | 网管 |
P：PA B：BA L：LA | D：DWDM光纤传输系统 | 1：16 ch 2：32ch 3：48ch | 10：10dBm 24：24dBm | 2:100~240V 4：48V 9：其他 | 2:100~240V 4：48V 9：其他 0：无 | 1;SC/PC 3:FC/PC 5:LC/PC 9:其它 | 1：带网管 2：不带网管 |
