WS-G200 干线放大器(野外型)

WS-G200 干线放大器的主要作用是补偿有线电视信号的电缆传输过程中造成的衰减,以便使信号能够稳定、优质地、远距离的传输。还应有平衡带内曲线的作用。 WS-G200 干线放大器主要应用于各类有线电视系统,卫星电视系统,小区闭路电视、监控系统,宾馆、酒店视听系统,以及部队、学校教育视听系统等。

  1. 详细信息
  2. 参数规格

性能特点

优质铸铝外壳,防水防尘,具有良好的屏蔽性能和散热性能。采用双面孔化环氧板,表面装贴工艺(SMT),使放大器高频性能优异,工作稳定可靠。

正向放大电路采用两级模块放大。前级采用低噪声推挽放大模块,确保设备的噪声指标;后级采用功率倍增模块。保证了输出信号功率大。

可调前级衰减器、均衡器.

两路或三路电平输出,插件式分支/分配器,功能适合实际线路的需要, 节省开支;输出馈电现实功能,方便使用。


山东万硕光电设备有限公司WS-G200 干线放大器(野外型).pdf

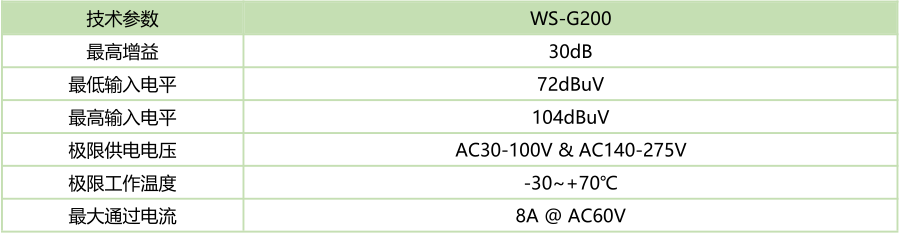

极限参数

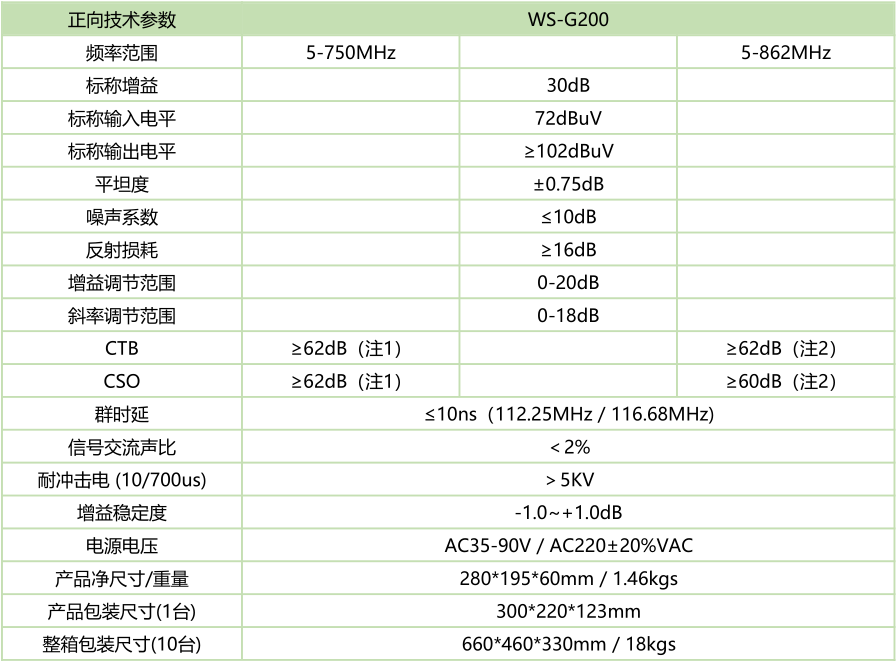

技术指标


注:1:79路(112.25MHz~743.25MHz)PAL-D模拟频道满负荷时测量;注:2:93路(112.25MHz~855.25MHz)PAL-D模拟频道满负荷时测量。
