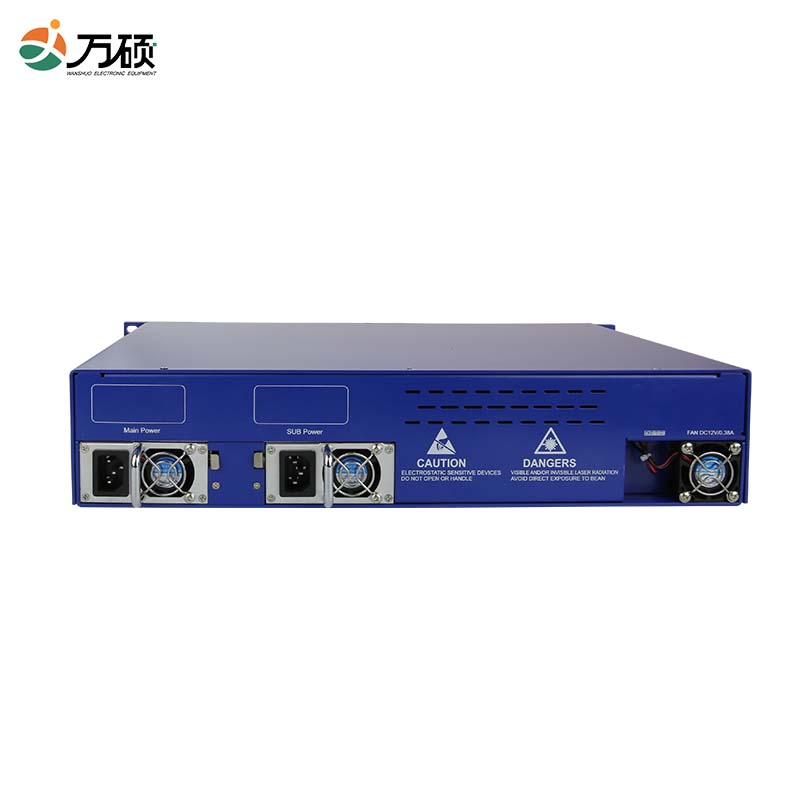

WS-52EYA2 系列 2U 大功率铒镱光纤放大器

WS-52EYAxx 系列 大功率镱铒放大器是一款增益谱带宽在 1535~1565nm 的大功率多扣输出光纤放大器,主要为 CATV 或 1~8 个连续的带状频道(ITU 波长)的应用而设计。其为 CATV 系统在大中城市的 FTTH 大面积覆盖,提供了一种灵活的低成本解决方案。 WS-52EYAxx 可实现有线电视的单波长传输,CWDM 单纤三波,增益平坦型,DWDM;其可靠和优异的性能介个比,主要应用 FTTH, FTTB, DBS, MMDS, FTTX pon,是构建 CATV 大中型光纤传输网络的重要设备。

  1. 详细信息
  2. 参数规格

性能特点

总输出光功率可选:2-10W(33-40dBm); 采用世界顶级品牌的泵浦激光器和英国Fibercore,先进的变频开关供电系统,极大地降低了整机功耗和发热量;

完善的 APC、ACC、ATC 控制,确保用户在不同网络中使用, 良好的通风散热设计和温控风扇,

保证了PUMP laser 的长寿命和高可靠性工作;

 采用数字控制芯片,远程或本机输出功率可调;

 出色的保护电路设计,具有光检测、光回损监测。

极大的保护激光器及光路安全。

 内置低噪声前置放大器,无需级联 EDFA,输入光

可低至-5dBm,极大降低 CNR、MER 劣化。

 1310/1490/1550nm EPON、GPON 所需的分波

器。大大方便了带 PON 的网络应用。低噪声系数

(type≤ 4.5dB,Max ≤ 5.0dB);

 前面板可根据输出端口数灵活拆卸更换;

 可添加内置光开关模块,方便设备功能扩展;散热风扇支持在线更换;

 前面板的 LCD 提供整机的工作参数和告警; RJ45 提供串行通信和 SNMP 网管接口;

 电信级双电源热备份,CPU 可分配电源功率输出。


山东万硕光电设备有限公司WS-52EYA 系列 2U 大功率铒镱光纤放大器.pdf

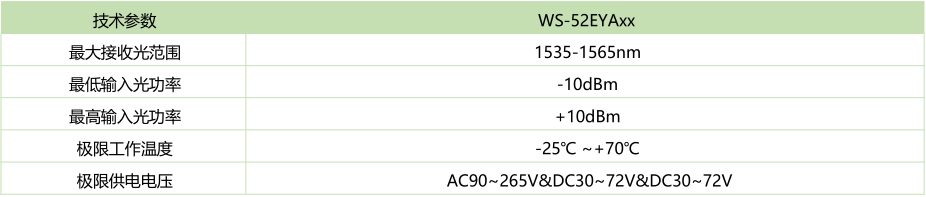

极限参数

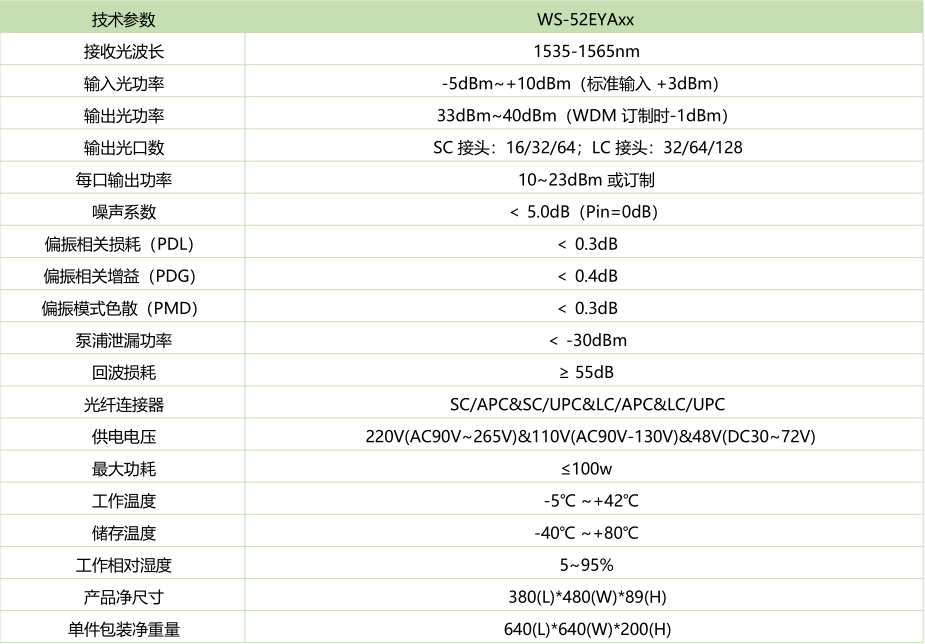

技术指标
