WS-56EYA2 系列 2U 大功率镱铒光纤放大器
WS-56EYAxx 系列 大功率镱铒放大器是一款增益谱带宽在 1535~1565nm 的大功率多扣输出光纤放大器，主要为 CATV 或 1~8 个连续的带状频道（ITU 波长）的应用而设计。其为 CATV 系统在大中城市的 FTTH 大面积覆盖，提供了一种灵活的低成本解决方案。 WS-56EYAxx 可实现有线电视的单波长传输，CWDM 单纤三波，增益平坦型，DWDM；其可靠和优异的性价比，主要应用 FTTH, FTTB, DBS, MMDS, FTTX pon，是构建 CATV 大中型光纤传输网络的重要设备。
输出光功率可选：2-10W（33-40dBm）； 采用世界顶级品牌的泵浦激光器和英国Fibercore，先进的变频开关供电系统，极大地降低了整机功耗和发热量。
完善的 APC、ACC、ATC 控制，确保用户在不同网络中使用， 良好的通风散热设计和温控风扇， 保证了PUMP laser 的长寿命和高可靠性工作。
出色的保护电路设计，具有光检测、光回损监测。极大的保护激光器及光路安全。
内置低噪声前置放大器，无需级联 EDFA，输入光可低至-5dBm，极大降低 CNR、MER 劣化。
1310/1490/1560nm EPON、GPON 所需的分波器。大大方便了带 PON 的网络应用。低噪声系数（type≤ 4.5dB，Max ≤ 5.0dB）。
前面板可根据输出端口数灵活拆卸更换。

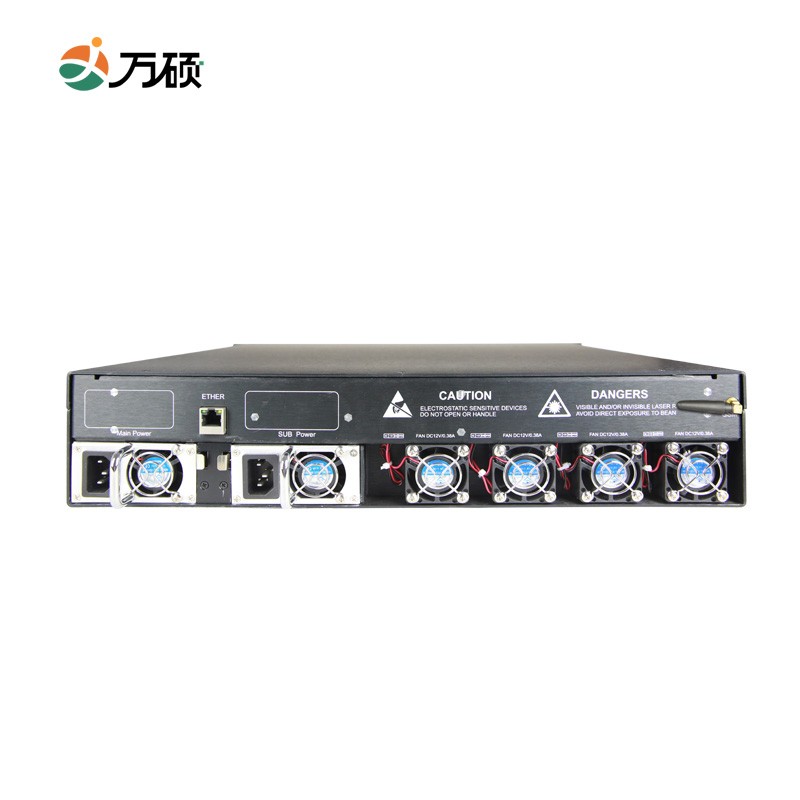

可添加内置光开关模块，方便设备功能扩展；散热风扇支持在线更换。
前面板的LCD提供整机的工作参数和告警；RJ45 提供串行通信和SNMP网管接口。
电信级双电源热备份，CPU可分配电源功率输出。
技术参数 | WS-56EYAxx |
最大接收光范围 | 1535-1565nm |
最低输入光功率 | -10dBm |
最高输入光功率 | +10dBm |
极限工作温度 | -25℃ ~+70℃ |
极限供电电压 | AC90~265V&DC30~72V&DC30~72V |
技术参数 | WS-56EYAxx |
接收光波长 | 1535-1565nm |
输入光功率 | -5dBm~+10dBm（标准输入 -2dBm~+5dBm） |
输出光功率 | 33dBm~40dBm（WDM 订制时-1dBm） |
输出光口数 | SC 接头：16/32/64；LC 接头：32/64/128 |
每口输出功率 | 10~23dBm 或订制 |
噪声系数 | ＜ 5.0dB（Pin=0dB） |
偏振相关损耗（PDL） | ＜ 0.3dB |
偏振相关增益（PDG） | ＜ 0.4dB |
偏振模式色散（PMD） | ＜ 0.3dB |
泵浦泄漏功率 | ＜ -30dBm |
回波损耗 | ≥ 56dB |
光纤连接器 | SC/APC&SC/UPC&LC/APC&LC/UPC |
供电电压 | 220V(AC90V~265V)&110V(AC90V-130V)&48V(DC30~72V) |
最大功耗 | ≤100w |
工作温度 | -5℃ ~+42℃ |
储存温度 | -40℃ ~+80℃ |
工作相对湿度 | 5~95% |
产品净尺寸 | 468(L)*480(W)*89(H) |
单件包装净重量 | 640(L)*640(W)*200(H) |
