WS-56EYA1 系列 1U 大功率镱铒光纤放大器
56EYAxx 系列 大功率镱铒放大器是一款增益谱带宽在 1535~1565nm 的大功率多口输出光纤放大器，主要为 CATV 或 1~8 个连续的带状频道（ITU 波长）的应用而设计。其为 CATV 系统在大中城市的 FTTH 大面积覆盖，提供了一种灵活的低成本解决方案。 56EYAxx 可实现有线电视的单波长传输，CWDM 单纤三波，增益平坦型，DWDM；其可靠和优异的性价比，主要应用 FTTH, FTTB, DBS, MMDS, FTTX pon，是构建 CATV 大中型光纤传输网络的重要设备。
采用铒镱共掺双包层光纤技术。
内置低噪声前置放大器，无需 EDFA 级联，极大降低系统 CNR、MER 劣化。
输出总功率范围：最高 23dBm~37dBm（5W）可选。
完善的网管接口，符合 SNMP 网管协议。

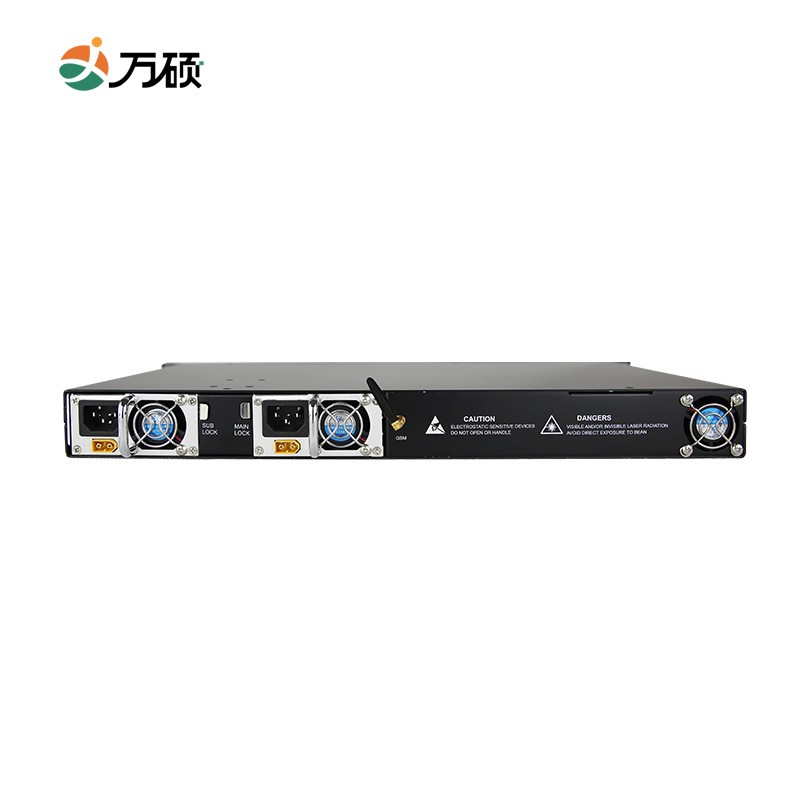

采用服务器专用的成熟双电源热备份结构，配合由微电脑控制的智能温控系统，有效提高系统可靠性。

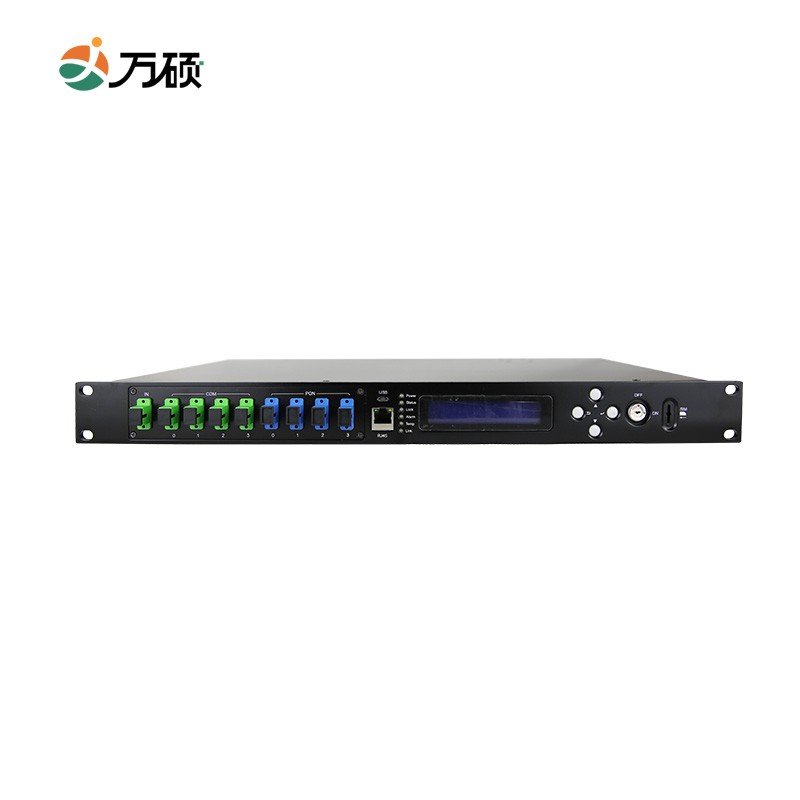

采用 144*32 蓝色点阵LCD 显示屏，实现参数现场监测。
前面板指示灯，对设备参数运行状态实时监控、指示。 便于及时发现问题。
输出端口可选：SC 接头 4~16 路可选；LC 接头 8~32 路可选，可选用 WDM。
后面板可根据输出端口数灵活拆卸更换。
技术参数 | 56EYAxx |
最大接收光范围 | 1535-1565nm |
最低输入光功率 | -5dBm |
最高输入光功率 | +10dBm |
极限工作温度 | -5℃ ~+42℃ |
极限供电电压 | AC160~265V&DC90~130V&DC38~58V |
技术参数 | 56EYAxx |
接收光波长 | 1535-1565nm |
输入光功率 | -5dBm~+10dBm（标准输入 -2dBm~+5dBm） |
输出光功率 | 26dBm~37dBm |
输出功率稳定度 | ±0.1dBm |
噪声系数 | ≤ 5.0dB（Pin=0dB） |
输入端反射损耗 | ≥ 45dB |
输出端反射损耗 | ≥ 45dB |
C/N | ≥ 50dB |
C/CTB | ≥ 63dB |
C/CSO | ≥ 63dB |
光纤连接器 | SC/APC；SC/PC；LC/APC；LC/PC |
电源电压 | AC220V(160V ~ 265V) /AC110V（90 ~130V）/DC48V（38 ~ 58V） |
整机功耗 | ≤ 50w |
工作温度 | -5℃ ~+42℃ |
储存温度 | -30℃ ~ +70℃ |
最大工作相对湿度 | 最大 95%无冷凝 |
外形尺寸 | 380(W)*482(L)*44(H)mm |
包装尺寸（一台装） | 595(W)*490(L)*120(H)mm |
包装尺寸（两台装） | 595(W)*490(L)*230(H)mm |
