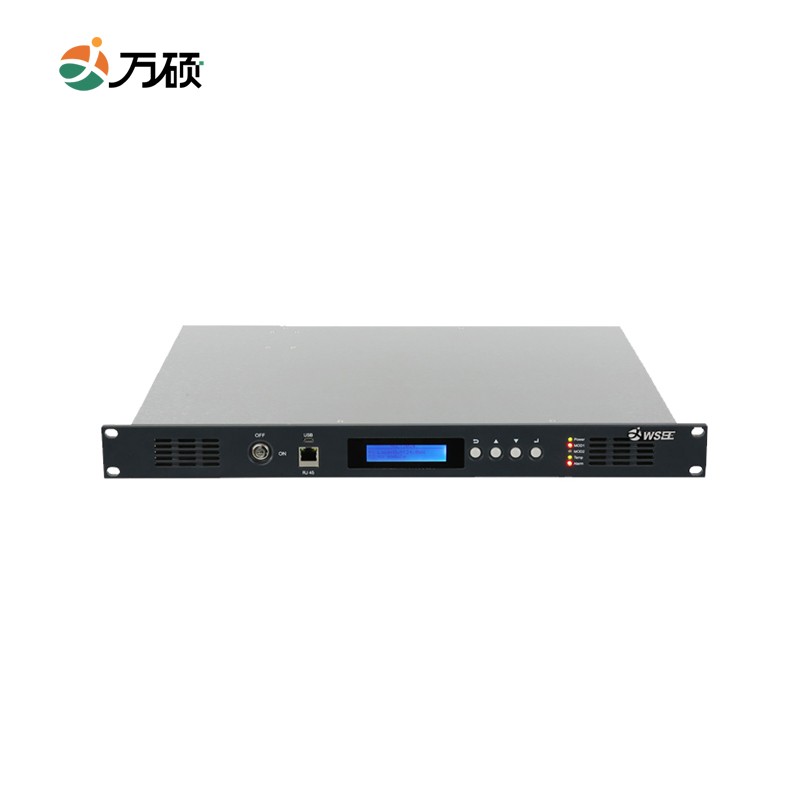

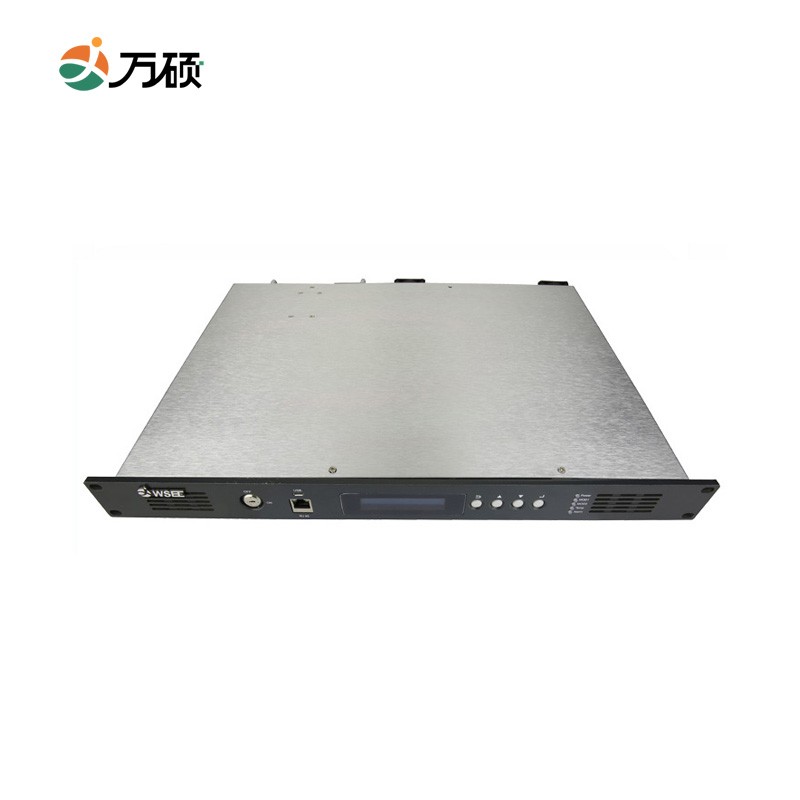

WS-OR+LT3000-系列光接收光发射一体机

光信号或射频信号插播网络 1310nm&1550nm 光纤传输网络; 构建CATV 二级网络信号传输; 与多口高功率光放配合,进行光纤到户(FTTH)网络的铺设。

  1. 详细信息
  2. 参数规格

性能特点

一机实现光接收、光发射两大功能,亦可实现信号的本地插播功能,一机多用,节约成本,节省空间,高性价比。

光收模块内置 KB885 光模块和射频插播输入口,可以实现光信号和射频信号的混合插播。

光收模块自带AGC 功能,输入光功率+2~-7dBm 内,输出电平102dBuv 恒定不变。

光发模块采用先进的多频点射频预失真技术,驱动电路采用射频功率自动处理技术,可自动优化驱动 电平,使 CTB、CSO 及 C/N 指标始终处于最佳值。光发射模块功率值可选,1310nm 有2~30mW 可选;

1550nm 有 3~10dBm 可选。光发输出功率值可调,调节范围为额定功率值的一半。

核心器件选用国际著名品牌的高性能DFB 激光器,谱线窄,线性好,输出功率高。

激光器温度稳定电路(ATC)及光功率输出稳定电路(APC),确保激光器最佳工作性能。

47-862MHz(可订制 1000Mhz)工作带宽。

32 位ARM 处理器,能高效协调整机各模块工作状态,精准监测并控制各运行参数。

标配完善的网管接口,符合 SNMP 网管协议。

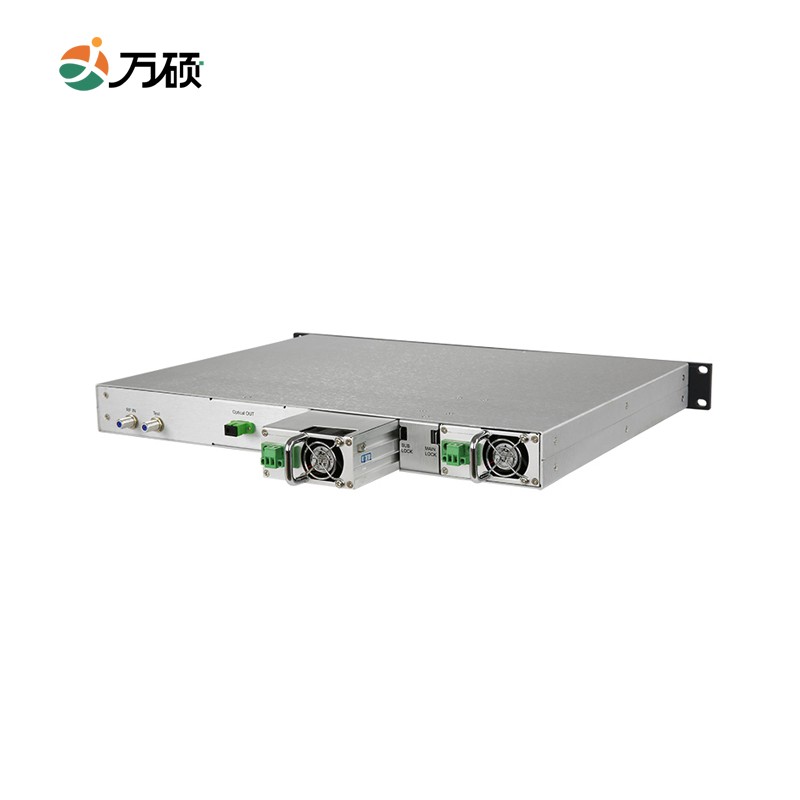

供电系统可实现双电源热备份,电源采用卡扣式固定, 一键 式抽 拉 。 操 作 方 便 , 固 定 牢 固 。 电 压220V&110V&48V可选。


山东万硕光电设备有限公司WS-OR+LT3000 系列光接收光发射一体机.pdf

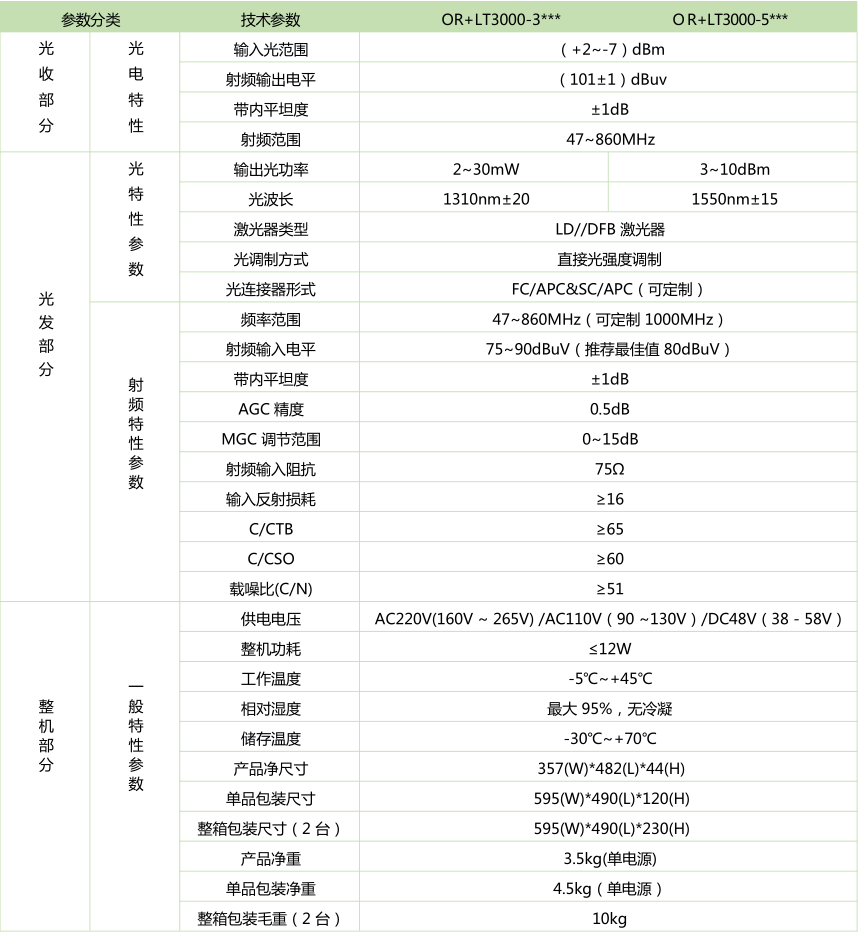

技术指标
