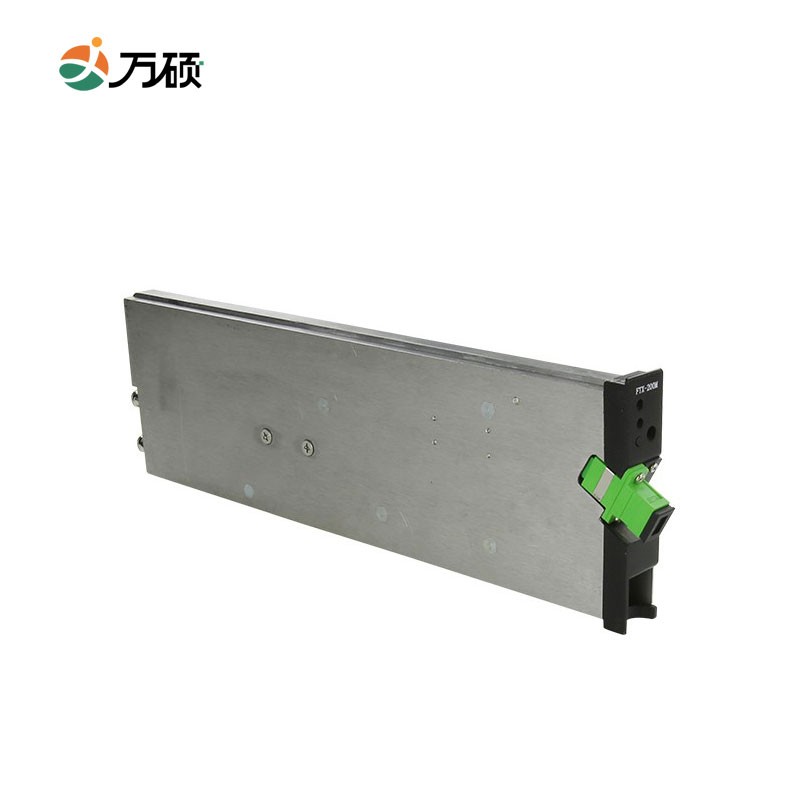

WS-FTX-200M 系列光发射模块
FTX-200M 系列插入式幅度调制光发射模块将射频信号转换成波长为 1310nm 的光信号，通过单模光纤传输到光纤电缆混合网（HFC）中的光节点。主要用于电视图像信号、数字电视信号、电话语音信号和数据（或压缩数据）信号的远距离光纤传输。 FTX-200M 系列光发射模块包括 RF 功率放大电路和 AGC 控制电路以保证系统的增益控制，RF 功率放大电路输出经过预失真电路处理后加到 1310nmDFB 激光器，微控单元对光发射机模块的所有关键参数进行监控。控制单元可连续监控系统性能、自动监测所有性能参数及对系统进行优化，由微处理器采集到的信息将反馈到状态监控系统，通过平台前面板上的显示器将信息显示出来。
性能特点
47-862MHz( 可订制 1000Mhz) 工作带宽；
选用国际著名品牌的高性能 DFB 激光器，谱线窄，线性好，输出功率高；
内置完善的微电脑自动监控电路，能实时精确监控光输出功率和激光器的各种工作状态，确保稳定的光输出功率，并有效延长激光器的工作寿命；
先进的多频点射频预失真技术，全 RF 砷化镓器件，及完全 SMT 结构有效改善了 CATV 系统中最重要的 CTB 和 CSO 指标，使 C/N 指标也得到最大提升，同时，发热量低，功耗小；
射频驱动电路采用射频功率数码自动处理技术，可根据输入射频信号的电平高低及频道数量，自动处理驱动电平，使 C/CTB、C/CSO 及 C/N 指标始终处于最佳值；
前面板设有工作状态指示灯后面板留有 RF 测试口；
采用可靠的散热结构设计，确保整机的高稳定性和工作寿命；
光发射模块PDF中文.pdf

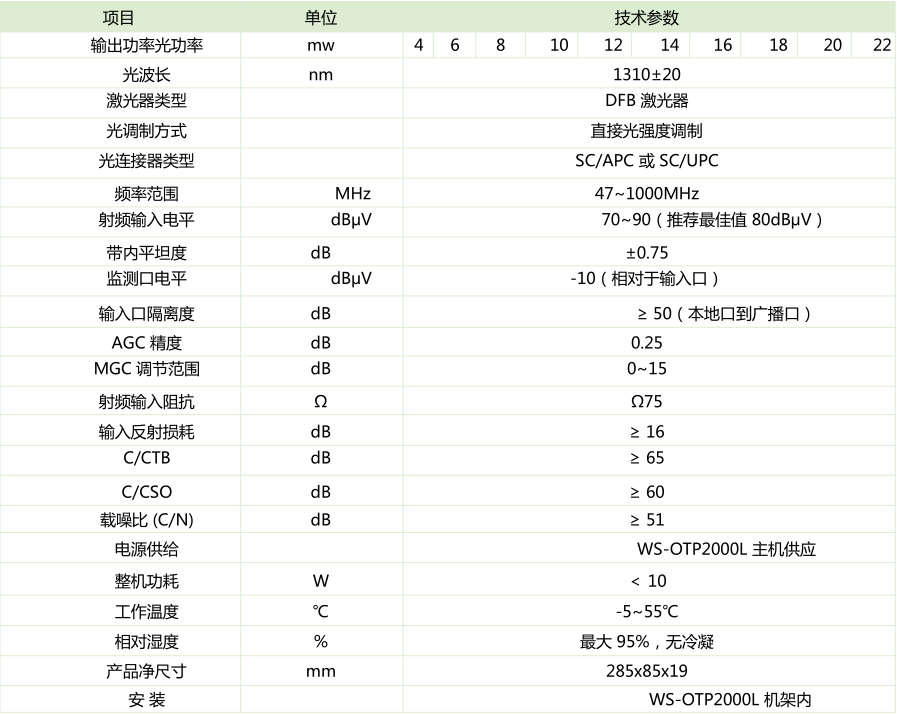

技术指标
