WS-FDA-200M 系列正向驱动射频放大模块
FDA-200M 系列正向驱动放大收模块将输入射频信号放大后输出。输入射频信号先经过电控均衡电路和电控衰减电路部分，再经过放大器输出电平及斜率可调的宽带射频信号。斜率及增益状态参数通过采样和 A/D 转换电路以及状态通信接口电路与状态监控系统 CPU 保持数据交换，以便受控和详细显示整机工作状态。设备前面板留有 -20dB 的 RF 检测口，可以方便地对输出信号进行检测。
性能特点
模块设计，方便插拔更换；
本机采用低噪声功率倍增模块放大，噪声系数低，非线性指标高；
先进的大范围电调均衡、衰减功能，0 ～ 15dB 范围内以 1dB/ 档步进实现连续可调，可通过系统平台的功能按钮进行操作或由网管系统远程控制，调试方便；
前面板设有工作状态指示灯及前置输入输出 -20dB 测试
使用方便；
内置微处理器，设备的各项工作状态参数和故障信息可通过集中监控单元显示在中文 彩色显示屏上， 也可通过系统平台的 RJ45 网管接口，实现网管集中监控；
完全 SMT 结构，体积小，可靠性高，功耗低。
射频放大模块PDF中文.pdf

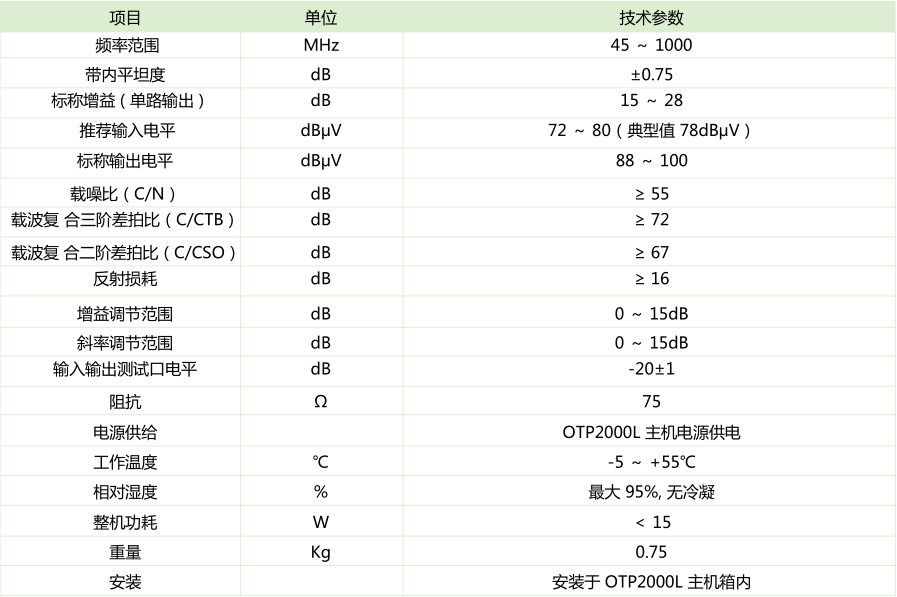

技术指标
